全世界盯着那台几亿美元的光刻机，盯着硅片上几纳米的线宽，盯着谁先摸到两纳米、一纳米。杭州富春江南岸一栋安静的楼里，炉膛温度烧到一千八百度，八个小时后，一炉通体黝黑的圆锥状晶体被缓缓抬出来，底部直径精准卡在三百零五毫米。

　　十二英寸。氧化镓单晶。全世界最大的那一块，而且目前只有这一家中国企业拿得出来。

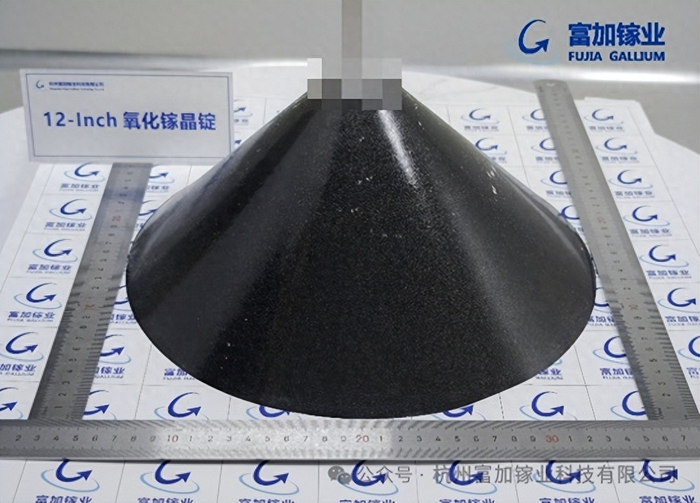

　　全球首颗 12 英寸氧化镓单晶

　　很多人没听过氧化镓。它排在硅、碳化硅、氮化镓之后，被称作第四代半导体。账很好算，它的禁带宽度四点九电子伏特，比碳化硅的三点二五、氮化镓的三点四都宽，击穿场强大约每厘米八百万伏。翻译成人话，就是同一个器件，它能扛更高的电压、耐更高的温度、损耗还更小。

　　新能源汽车的八百伏平台、储能电站、智能电网、数据中心，处处都在跟电的损耗较劲。谁把每一度电的损耗压下来一点，谁就多一点续航、少一点散热、省一座变电站。氧化镓盯上的，正是下一批设备里最吃高压、最怕损耗的那块硬骨头。

　　数据中心是氧化镓功率器件首个规模化落地的场景，每一度电的损耗都值钱

　　这一局，中国起跑并不早。

　　日本在这个材料上沉淀了二十多年，NCT、FLOSFIA这些企业从衬底到器件铺了一条完整的专利墙，长期对我们实施高端衬底出口管制。就在这两年，日本NCT刚把晶圆尺寸推到一百五十毫米，也就是六英寸。中国这边，镓仁半导体先做出八英寸单晶，富加镓业今年三月直接把纪录刷新到十二英寸。

　　从八英寸到十二英寸，不是把炉子做大那么简单。氧化镓是单斜晶体，各向异性极强，生长时炉内温度、气流、晶体运动的微小扰动都会引发开裂，尺寸越大，控制难度指数级往上翻。富加镓业副总经理黄浩天说，这背后是自主可控的生长装备，对温场、气流、晶体运动做到了微米级调控。

　　新能源汽车的八百伏高压平台，正等待更耐高压、更低损耗的氧化镓功率器件

　　真正狠的地方，藏在原料里。

　　氧化镓，说到底是镓的化合物。而镓这件事，中国手里攥得死死的。全球大约九成八的原生镓产自中国，2023年8月起，镓和锗一道被纳入出口管制清单。别人想在氧化镓上追赶，先得问自己一句，材料从哪来。

　　这就像一场牌局。西方把最贵的那台光刻机捂在手里，以为卡住了芯片的咽喉。中国没去抢那台机器，转头把上游的镓、把下一代材料的单晶，一节一节攥回了自己手里。你盯平面上的纳米，我已经在材料的代际上另铺一条路。

　　智能电网与储能电站离不开耐高压器件，九千伏已是氧化镓摸到的世界纪录

　　这条路不是图纸上的空话。

　　武汉九峰山实验室用富加镓业的外延片做出横向MOSFET，击穿电压超过九千伏，刷新氧化镓耐压世界纪录。中山大学牵头的声子辅助吸收光电导开关，电压转换效率做到百分之九十八点九三。富加镓业还牵头起草了氧化镓领域第一个国家标准，把单晶生长、衬底加工、薄膜外延、器件验证的整条链自己串了起来。他们用AI一键长晶，晶体合格率提升了九成以上。

　　从被卡脖子，到把命脉攥在自己手里，中间隔的是十年死磕。

　　最让我感慨的，是这块晶体出生的地方。

　　富春湾新城，十年前还是中国最大的白板纸制造基地。富阳关停了一千二百八十九家造纸企业，腾出两万多亩地，把空间留给了一个全新方向。2019年富芯半导体落子，2023年一批测试基地投产，到2025年底全区集成电路企业超过四十家，产值同比涨了一倍多。今年上半年，富阳集成电路集群产值增速百分之一百八十点五，全市第一。按规划，到2028年这块产业规模要突破三百亿元，相当于当年再造一个造纸城。

　　一张白纸，被一群人画成了芯片城。

　　别人在平面的纳米赛道上死磕光刻机，中国已经在材料的代际上铺了一条别人还没修好的路。从被卡脖子到把命脉攥在自己手里，这条路我们走了很久，也走得很稳。

　　几百年后回头看，今天这场半导体较量里最硬的底气，从来不是谁手里多了一台机器。是谁能把矿、把材料、把设备、把规则，一节一节，攥回自己手里。

　　谁也挡不住的中国，正在重写下一局的游戏规则。
